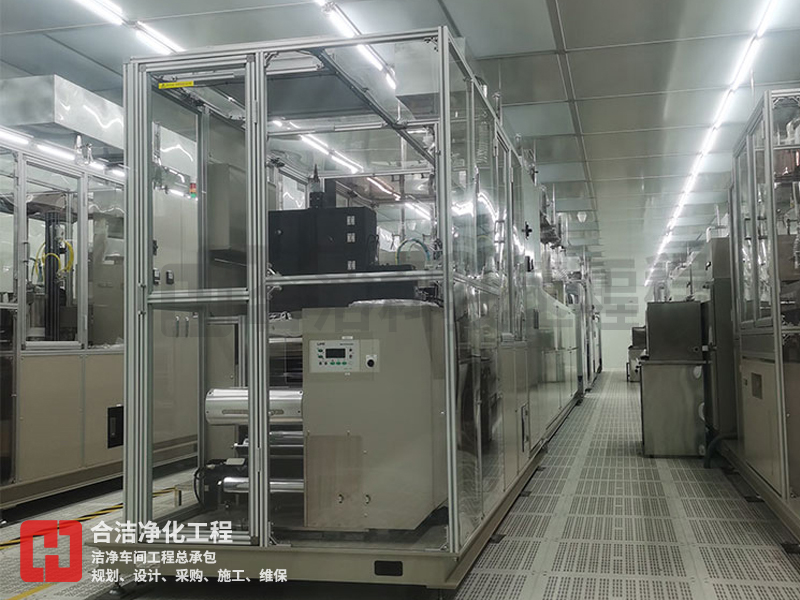

潔凈級別:百級、千級、10萬級
建筑面積:8300平方米
項目地址:深圳
在布置4000平方米千級電子凈化車間的FFU(風機過濾單元)時,需要綜合考慮車間的潔凈度要求、生產工藝流程、設備布局、人員操作以及氣流組織等多個因素。以下是合潔科技電子潔凈工程公司給出的一個詳細的布置方案:
一、FFU型號與規格選擇
1、高效過濾功能:確保FFU具備高效過濾功能,通常選用HEPA(High Efficiency Particulate Air)過濾器,以滿足對空氣中顆粒物的嚴格過濾要求。
2、風機性能:選擇高效、低噪音的風機,以確保FFU的正常運行和低能耗。
二、FFU數量計算
1、換氣次數:千級潔凈車間的換氣次數通常在50~100次/h之間,為計算方便,可選擇70次/h作為設計基準。
2、車間體積:假設車間高度為3米(具體高度需根據實際情況確定),則車間體積為4000平方米×3米=12000立方米。
3、FFU額定風量:假設每個FFU的額定風量為1500立方米/小時(具體數值需根據實際選擇的FFU型號確定)。
4、FFU數量:FFU數量=車間體積×換氣次數÷FFU額定風量=12000立方米×70次/h÷1500立方米/小時=56個。
三、FFU布局設計
1、均勻分布:FFU應采用等間距的方式均勻分布在車間頂部,以確??諝饬魍ǖ木鶆蛐???紤]到FFU的覆蓋范圍,確保整個潔凈區域都能得到有效過濾。
2、關鍵工藝區域加密:在一些對無塵要求更高的關鍵工藝區域,如生產線的某些環節,F(xiàn)FU的分布密度可以適當增加,以確保更高的潔凈度。
3、安裝位置:FFU通常被安裝在天花板上,但也可以根據需要安裝在墻壁上等其他位置。安裝時應確保FFU的進風口和出風口暢通無阻。
四、氣流組織設計
1、氣流路徑:設計合適的氣流路徑,確保氣流從FFU送風口均勻分布到整個潔凈區域,避免死角和渦流。
2、回風系統:合理設計回風系統,確保潔凈區域內的空氣能夠順暢地流回FFU進行再過濾。
五、智能控制系統設計
1、實時監測:設計一個智能的控制系統,用于實時監測和調節FFU的運行狀態。使用傳感器監測風速、溫度、濕度等參數。
2、自動調節:根據實際情況自動調節風機的轉速和過濾器的使用時間,以提高控制精度和效率。
3、計算機控制:考慮采用計算機控制方式,實現FFU的集中監測和控制。
六、節能與維護
1、節能技術:采用節能技術,如變頻調速、按需送風等,以降低FFU的能耗。根據潔凈廠房的實際使用情況,靈活調整FFU的運行參數,以達到最佳的節能效果。
2、維護計劃:制定FFU的維護計劃,定期檢查和更換過濾器,確保空氣過濾效果。對FFU進行定期清潔和保養,延長其使用壽命。
七、安全性與合規性
1、安全標準:確保FFU及其相關設備符合安全標準,避免電氣火災、機械傷害等安全隱患。
2、合規性:確保FFU設計方案符合國家和行業的潔凈室設計規范,如ISO標準等。在設計和實施過程中,嚴格遵守相關的環保和能效標準。
綜上所述,4000平方米千級電子凈化車間的FFU布置需要綜合考慮多個方面的因素,包括FFU的選擇與規格、數量計算、布局設計、氣流組織、智能控制、節能與維護以及安全性與合規性等。通過合理的設計和實施,可以確保潔凈廠房內的空氣質量達到預期的潔凈度等級,為電子產品的生產提供穩定可靠的環境。
